间隙调整型直线轴承规格、尺寸

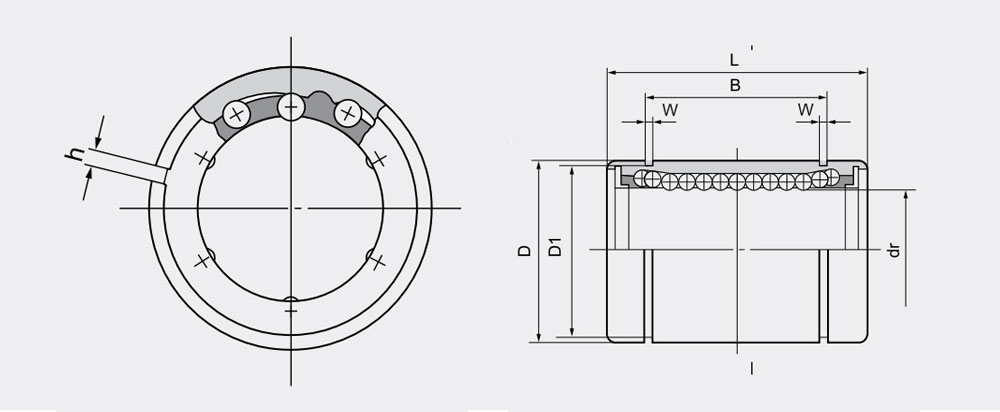

公称轴径 mm				dr			主要尺寸和公差
	间隙调整型	钢球列数	重星（g）	dr mm	dr公差 μm精密	dr公差 μm普通	D mm	D公差 μmm	L mm	L公差μm	B mm	B公差 μm	W mm	D1 mm	H mm
6	LM6GA- AJ	4	8.8	6	0/-6	0/-9	12	0/-15	19	0/-200	13.5	0/-200	1.1	11.5	1
8	LM8GA- AJ	4	17	8	0/-6	0/-9	15	0/-15	24	0/-200	17.5	0/-200	1.1	14.3	1
10	LM10GA- AJ	4	31.5	10	0/-6	0/-9	19	0/-13	29	0/-200	22	0/-200	1.3	18	1
12	LM12GA- AJ	4	36.2	12	0/-6	0/-9	21	0/-13	30	0/-200	23	0/-200	1.3	20	1.5
13	LM13GA- AJ	4	49	13	0/-6	0/-9	23	0/-13	32	0/-200	23	0/-200	1.3	22	1.5
16	LM16GA- AJ	5	85	16	0/-6	0/-9	28	0/-13	37	0/-200	26.5	0/-200	1.6	27	1.5
20	LM20GA- AJ	5	110	20	0/-7	0/-10	32	0/-16	42	0/-200	30.5	0/-200	1.6	30.5	1.5
25	LM25GA- AJ	6	278	25	0/-7	0/-10	40	0/-16	59	0/-300	41	0/-300	1.85	38	2
30	LM30GA- AJ	6	321	30	0/-7	0/-10	45	0/-16	64	0/-300	44.5	0/-300	1.85	43	2.5
35	LM35GA- AJ	6	483	35	0/-8	0/-12	52	0/-19	70	0/-300	49.5	0/-300	2.1	49	2.5
40	LM40GA- AJ	6	724	40	0/-8	0/-12	60	0/-19	80	0/-300	60.5	0/-300	2.1	57	3
50	LM50GA- AJ	6	1560	50	0/-8	0/-12	80	0/-19	100	0/-300	74	0/-300	2.6	76.5	3
