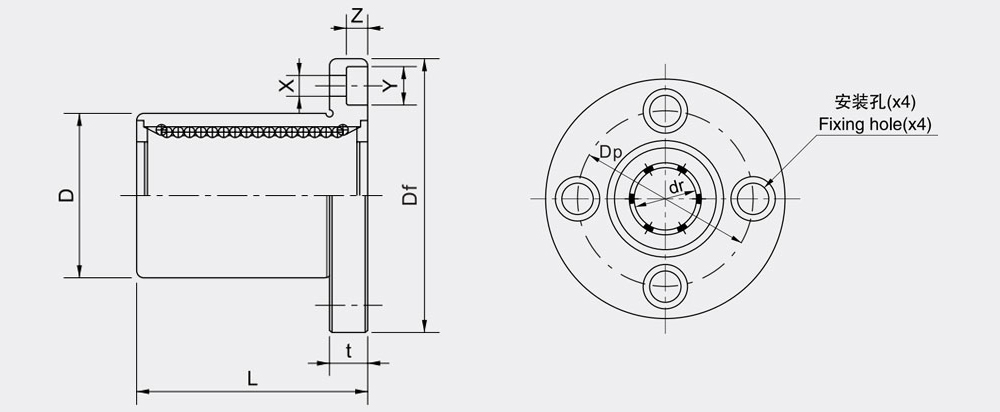

圆法兰直线轴承尺寸

公称轴径mm	尼龙保持架	主要尺寸和公差													偏心μm	垂直度μm	额定负荷
	圆法兰	dr mm	dr公差μm	D mm	D 公差μm	L mm	L公差 μm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			动负荷 CN	静负荷  Co N

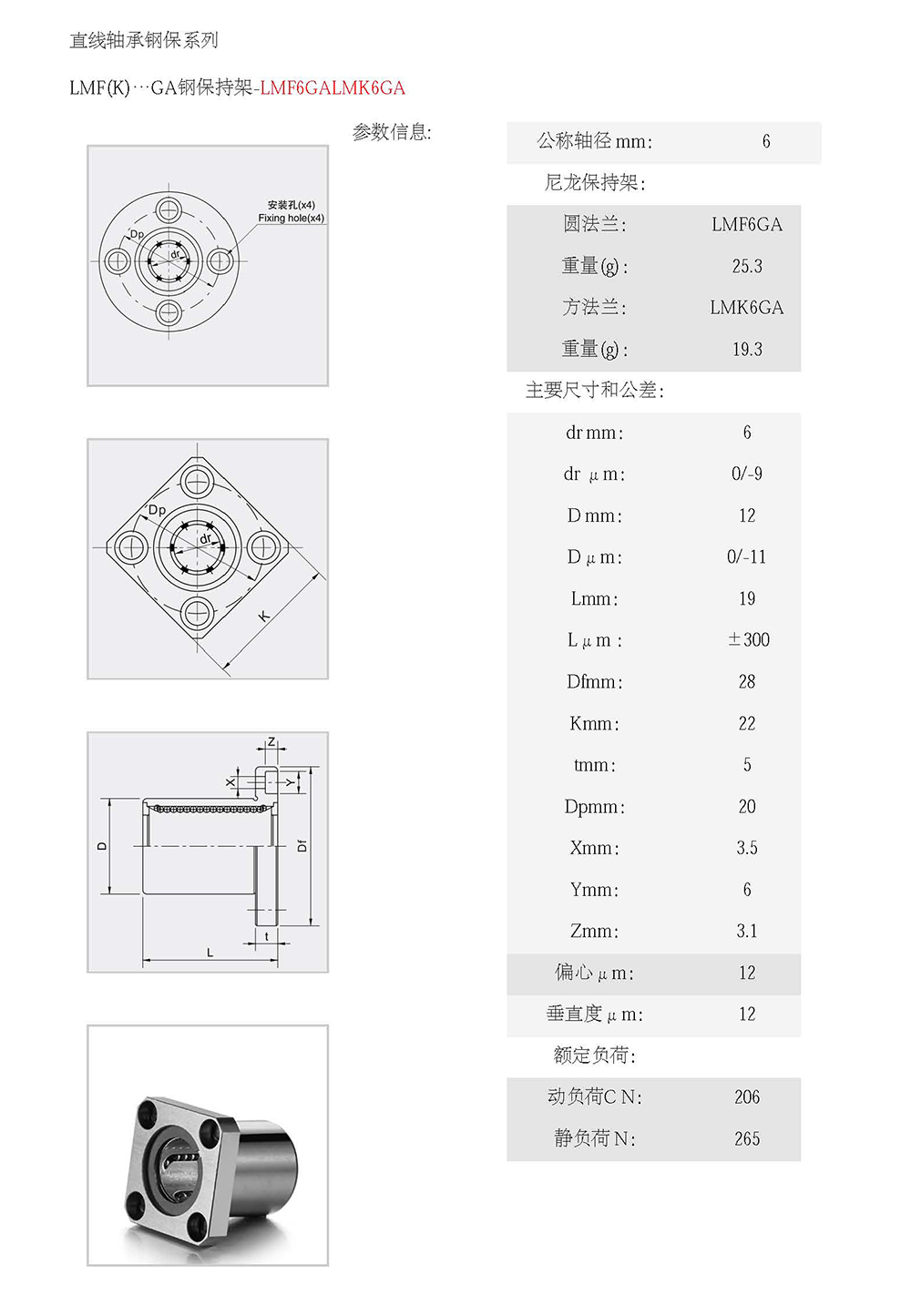

6	LMF6GA	6	0/-9	12	0/-11	19	±300	28	22	5	20	3.5	6	3.1	12	12	206	265
8	LMF8GA	8	0/-9	15	0/-11	24	±300	32	25	5	24	3.5	6	3.1	12	12	274	392
10	LMF10GA	10	0/-9	19	0/-13	29	0/-200	40	30	6	29	4.5	7.5	4.1	12	12	372	549
12	LMF12GA	12	0/-9	21	0/-13	30	0/-200	42	32	6	32	4.5	7.5	4.1	12	12	510	784
13	LMF13GA	13	0/-9	23	0/-13	32	0/-200	43	34	6	33	4.5	7.5	4.1	12	12	510	784
16	LMF16GA	16	0/-9	28	0/-13	37	0/-200	48	37	6	38	4.5	7.5	4.1	12	12	774	1180
20	LMF20GA	20	0/-10	32	0/-16	42	0/-200	54	42	8	43	5.5	9	5.1	15	15	882	1370
25	LMF25GA	25	0/-10	40	0/-16	59	0/-300	62	50	8	51	5.5	9	5.1	15	15	980	1570
30	LMF30GA	30	0/-10	45	0/-16	64	0/-300	74	58	10	60	6.6	11	6.1	15	15	1570	2740
35	LMF35GA	35	0/-12	52	0/-19	70	0/-300	82	64	10	67	6.6	11	6.1	20	20	1670	3140
40	LMF40GA	40	0/-12	60	0/-19	80	0/-300	96	75	13	78	9	14	8.1	20	20	2160	4020
