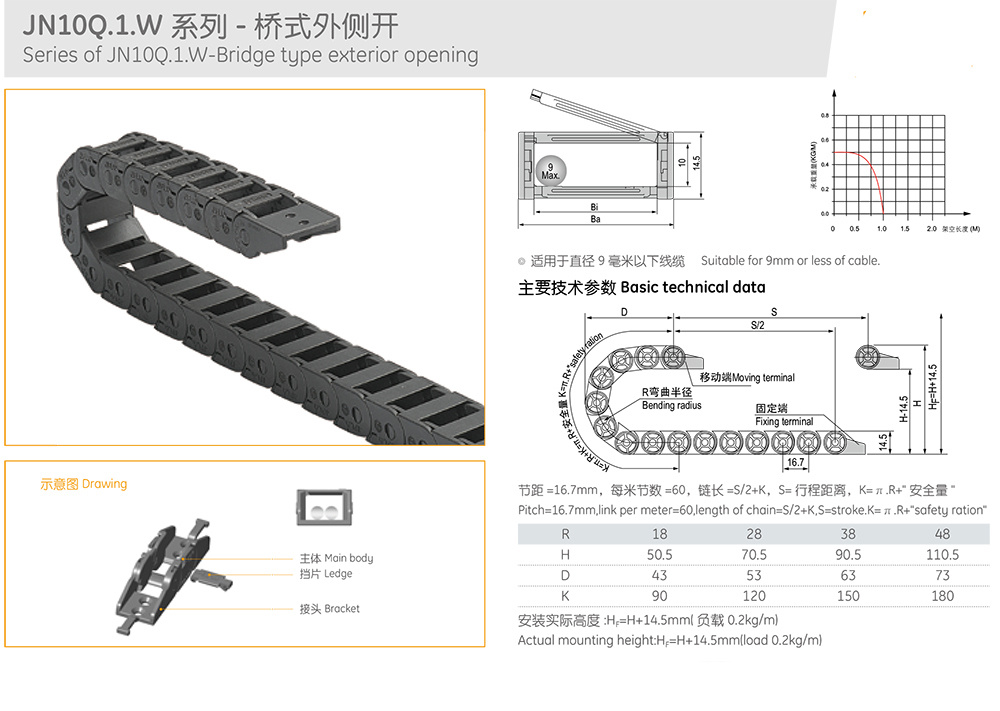

拖链10系列桥式外侧开型尺寸（mm）

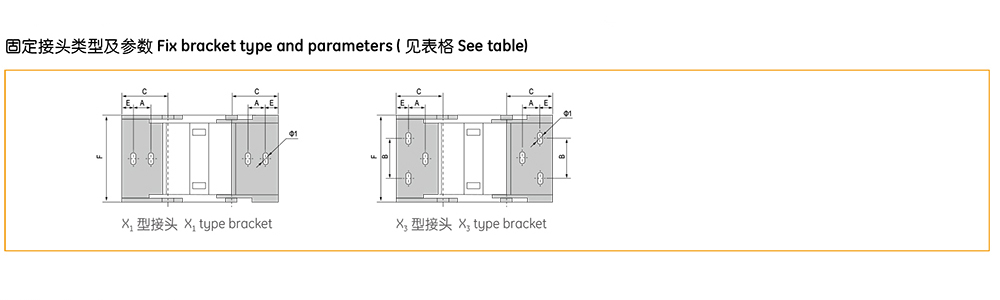

拖链型号Cable ChainNo.	内高	内宽	外高	外宽	款式	弯曲半径	固定接头类型及参数
							可配接头类型		孔径		孔距						接头代号
											A	B	C	D	E	F
JN10Q.1.10W	10	10	14.5	17.5	Q.W	18,28,38,48	X1		3.2		8		22		4	17.5	JN10Q.1.10w-XJT
JN10Q.1.15W	10	15	14.5	22.5	Q.W		X1		3.2		8		22		4	22.5	JN10Q.1.15w-XJT
JN10Q.1.20W	10	20	14.5	27.5	Q.W		X1		3.2		8		22		4	27.5	JN10Q.1.20w-XJT
JN10Q.1.30W	10	30	14.5	37.5	Q.W		X3		3.2		8	22	22		4	37.5	JN10Q.1.30w-XJT

注:Q.W表示桥式外侧开，X表示:斜型接头，不同序号表示安装孔的不同排列样式
