压缩弹簧是开圈卷制或者压制的螺旋弹簧，用于对抗压缩时产生的轴向力。压缩弹簧是最常见的金属弹簧结构。螺旋形的压缩弹簧是我们最常见的弹簧类型，它们有着非常广泛的应用领域。例如;汽车、机床、自动化装备、阀门、开关等等。

根据不同的环境和应用，压缩弹簧可以采用很多种不同的材料和变通的设计。我们通过调节弹簧的外径、线径、长度和节距可以取得不同弹簧大小和弹力，我们可以根据您的应用环境，在现有压缩弹簧的基础上加以重新设计，满足您在耐候性、弹力、刚度或疲劳寿命等方面的特殊要求。

材质：SWOSC–V
颜色：本色

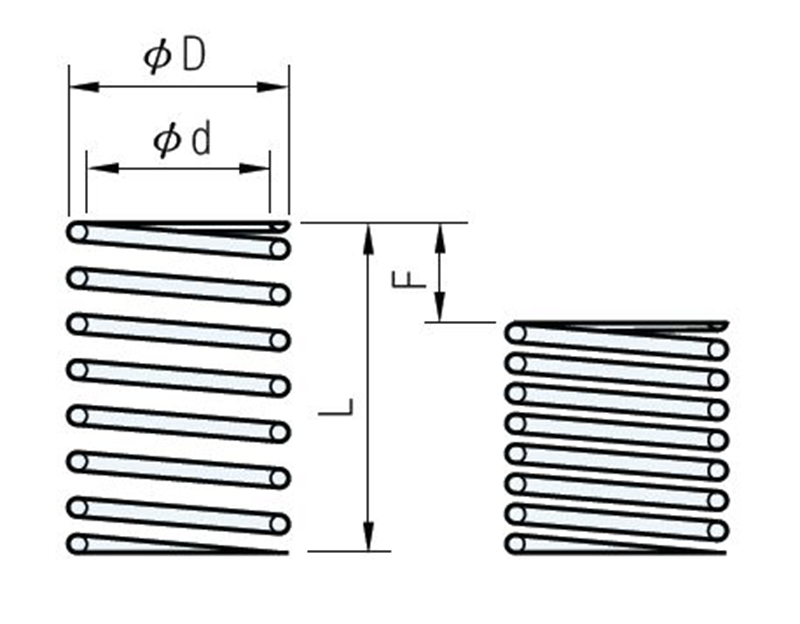

D	d	荷重	直角度	自由长
﹢0 －0.5	﹢0.7 －0.4	±10%	±2°	≤50	≥55
				±0.5	±1%

LR圆线压缩弹簧规格一览表

LR圆线压缩弹簧规格一览表

品 号		D	d	L	定數	F=L×16％		F=L×24％		F=L×32％
		外径	内径	自由长	N/mm	压缩量	荷重	压缩量	荷重	压缩量	荷重
TYPE	D-L	mm	mm	mm		mm	N	mm	N	mm	N
LR	03-010	3	2	10	2.79	1.6	4.4	2.4	6.7	3.2	8.8
	015			15	1.86	2.4		3.6		4.8
	020			20	1.4	3.2		4.8		6.4
	025			25	1.12	4		6		8
LR	04-010	4	2.6	10	4.92	1.6	7.9	2.4	11.8	3.2	15.7
	015			15	3.28	2.4		3.6		4.8
	020			20	2.46	3.2		4.8		6.4
	025			25	1.97	4		6		8
	030			30	1.64	4.8		7.2		9.6
LR	06-015	6	4	15	7.36	2.4	17.7	3.6	26.5	4.8	35.3
	020			20	5.52	3.2		4.8		6.4
	025			25	4.42	4		6		8
	030			30	3.68	4.8		7.2		9.6
	035			35	3.15	5.6		8.4		11.2
LR	08-015	8	5.4	15	13.08	2.4	31.4	3.6	47.1	4.8	62.8
	020			20	9.81	3.2		4.8		6.4
	025			25	7.85	4		6		8
	030			30	6.54	4.8		7.2		9.6
	035			35	5.61	5.6		8.4		11.2
	040			40	4.91	6.4		9.6		12.8
LR	10-025	10	6.5	25	12.27	4	49	6	73.6	8	98.1
	030			30	10.22	4.8		7.2		9.6
	035			35	8.76	5.6		8.4		11.2
	040			40	7.67	6.4		9.6		12.8
	045			45	6.81	7.2		10.8		14.4
	050			50	6.13	8.0		12		16
LR	12-025	12	8	25	17.65	4	70.6	6	105.9	8	141.2
	030			30	14.71	4.8		7.2		9.6
	035			35	12.61	5.6		8.4		11.2
	040			40	11.03	6.4		9.6		12.8
	045			45	9.81	7.2		10.8		14.4
	050			50	8.83	8.0		12		16
	055			55	8.02	8.8		13.2		17.6
	060			60	7.35	9.6		14.4		19.2
LR	14-025	14	9.3	25	24.03	4	96.1	6	144.2	8	192.2
	030			30	20.03	4.8		7.2		9.6
	035			35	17.17	5.6		8.4		11.2
	040			40	15.02	6.4		9.6		12.8
	045			45	13.35	7.2		10.8		14.4
	050			50	12.02	8		12		16
	055			55	10.92	8.8		13.2		17.6
	060			60	10.01	9.6		14.4		19.2
	065			65	9.24	10.4		15.6		20.8
	070			70	8.58	11.2		16.8		22.4
LR	16-025	16	10.7	25	31.38	4	125.5	6	188.3	8	251.1
	030			30	26.15	4.8		7.2		9.6
	035			35	22.42	5.6		8.4		11.2
	040			40	19.61	6.4		9.6		12.8
	045			45	17.44	7.2		10.8		14.4
	050			50	15.69	8		12		16
	055			55	14.27	8.8		13.2		17.6
	060			60	13.08	9.6		14.4		19.2
	065			65	12.07	10.4		15.6		20.8
	070			70	11.21	11.2		16.8		22.4
	075			75	10.46	12		18		24
	080			80	9.81	12.8		19.2		25.6
LR	18-025	18	12	25	39.72	4	158.9	6	238.3	8	317.7
	030			30	33.10	4.8		7.2		9.6
	035			35	28.37	5.6		8.4		11.2
	040			40	24.82	6.4		9.6		12.8
	045			45	22.06	7.2		10.8		14.4
	050			50	19.86	8.0		12		16
	055			55	18.05	8.8		13.2		17.6
	060			60	16.55	9.6		14.4		19.2
	065			65	15.28	10.4		15.6		20.8
	070			70	14.18	11.2		16.8		22.4
	075			75	13.24	12		18		24
	080			80	12.41	12.8		19.2		25.6
	090			90	11.03	14.4		21.6		28.8
LR	20-025	20	13.5	25	49.03	4	196.1	6	294.2	8	392.3
	030			30	40.86	4.8		7.2		9.6
	035			35	35.02	5.6		8.4		11.2
	040			40	30.65	6.4		9.6		12.8
	045			45	27.24	7.2		10.8		14.4
	050			50	24.52	8		12		16
	055			55	22.29	8.8		13.2		17.6
	060			60	20.43	9.6		14.4		19.2
	065			65	18.86	10.4		15.6		20.8
	070			70	17.51	11.2		16.8		22.4
	075			75	16.34	12		18		24
	080			80	15.32	12.8		19.2		25.6
	090			90	13.62	14.4		21.6		28.8
	100			100	12.26	16		24		32

备注：
．荷重(N)=定数(N/mm)×压缩量(mm)

．耐热温度100℃

．非标准规格弹簧请来电咨询
