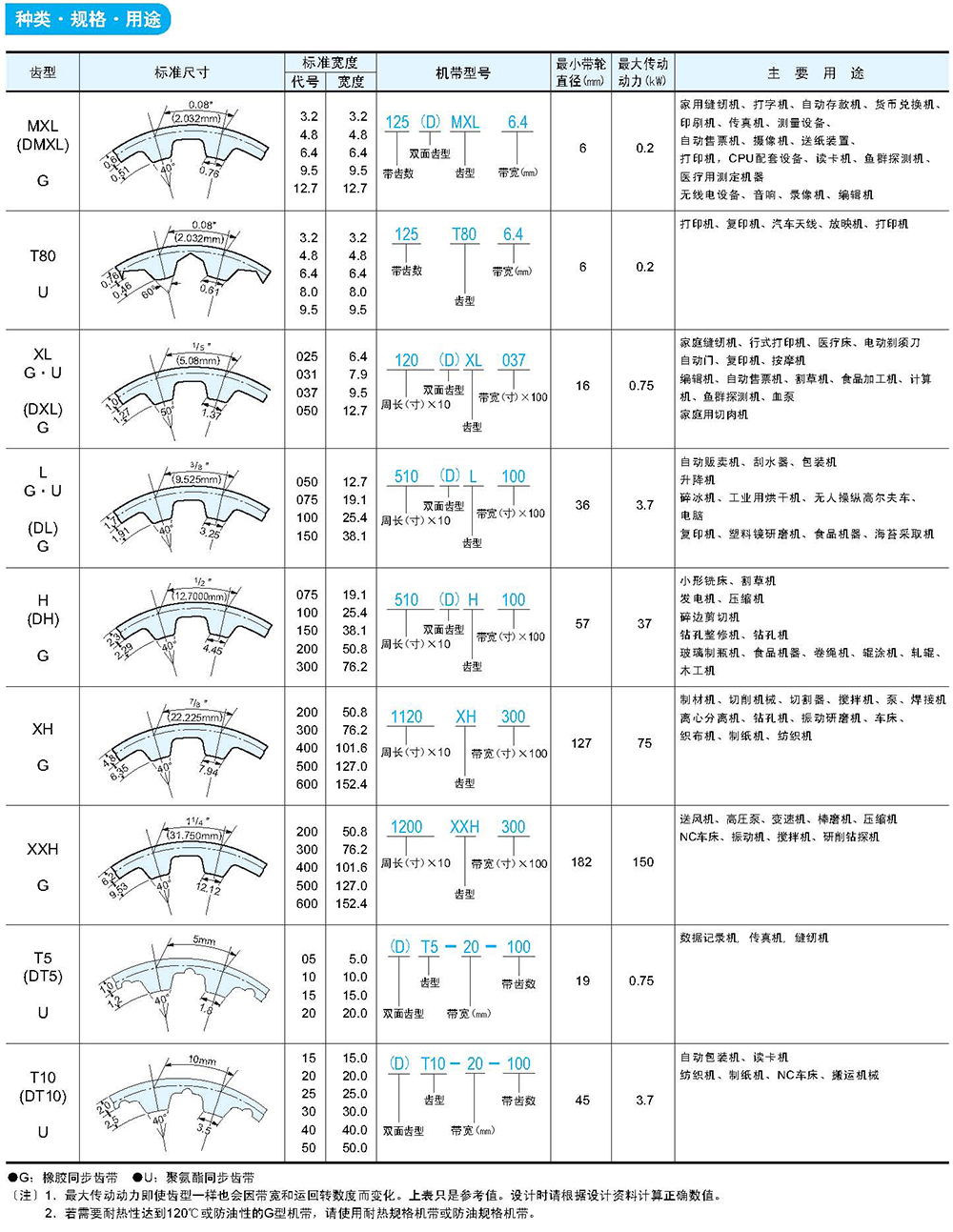

进口梯型齿同步带系列

MXL同步带尺寸

齿形	MXL
齿距	2.032(mm)
型号（宽度）	3.2(mm) 4.8(mm) 6.4(mm) 9.5(mm) 12.7(mm）
机带型号	齿数	节线长（mm）	机带型号	齿数	节线长（mm）
34 MXL	34	69.09	(D)222 MXL	222	451.1
35 MXL	35	71.12	(D)224 MX	224	455.17
40 MXL	40	81.28	(D)226 MXL	226	459.23
41 MXL	41	83.31	(D)227 MXL	227	461.26
45 MXL	45	91.44	(D)228 MXL	228	463.3
46 MXL	46	93.47	(D)230 MXL	230	467.36
48 MXL	48	97.54	(D)232 MXL	232	471.42
49 MXL	49	99.57	(D)236 MXL	236	479.55
50 MXL	50	101.6	(D)239 MXL	239	485.65
51 MXL	51	103.63	(D)240 MXL	240	487.68
52 MXL	52	105.66	(D)243 MX	243	493.78
53 MXL	53	107.7	(D)245 MXL	245	497.84
54 MXL	54	109.73	(D)248 MXL	248	503.94
55 MXL	55	111.76	(D)250 MXL	250	508
56 MXL	56	113.79	(D)256 MXL	256	520.19
57 MXL	57	115.82	(D)260 MXL	260	528.32
59 MXL	59	119.89	(D)262 MXL	262	532.38
60 MXL	60	121.92	(D)265 MXL	265	538.48
61 MXL	61	123.95	(D)270 MXL	270	548.64
63 MXL	63	128.02	(D)273 MXL	273	554.74
65 MXL	65	132.08	(D)275 MXL	275	558.8
66 MXL	66	134.11	(D)278 MXL	278	564.9
67 MXL	67	136.14	(D)280 MXL	280	568.96
68 MXL	68	138.18	(D)281 MXL	281	570.99
70 MXL	70	142.24	(D)285 MXL	285	579.12
71 MXL	71	144.27	(D)288 MXL	288	585.22
72 MXL	72	146.3	(D)290 MXL	290	589.28
73 MXL	73	148.34	(D)295 MXL	295	599.44
74 MXL	74	150.37	(D)297 MXL	297	603.5
75 MXL	75	152. 40	(D)300 MXL	300	609.6
76 MXL	76	154.43	(D)302 MXL	302	613.66
77 MXL	77	156.46	(D)305 MXL	305	619.76
78 MXL	78	158.5	(D)310 MXL	310	629.92
79 MXL	79	160.53	(D)312 MXL	312	633.98
80 MXL	80	162.56	(D)315 MXL	315	640.08
81 MXL	81	164.59	(D)318 MXL	318	646.18
82 MXL	82	166.62	(D)320 MXL	320	650.24
83 MXL	83	168.66	(D)324 MXL	324	658.37
85 MXL	85	172.72	(D)330 MXL	330	670.56
86 MXL	86	174.75	(D)332 MXL	332	674.62
87 MXL	87	176.78	(D)334 MXL	334	678.69
88 MXL	88	178.82	(D)336 MXL	336	682.75
89 MXL	89	180.85	(D)337 MXL	337	684.78
90 MXL	90	182.88	(D)338 MXL	338	686.82
91 MXL	91	184.91	(D)339 MXL	339	688.85
92 MXL	92	186.94	(D)347 MXL	347	705.1
93 MXL	93	188.98	(D)348 MXL	348	707.14
94 MXL	94	191.01	(D)350 MXL	350	711.2
95 MXL	95	193.04	(D)355 MXL	355	721.36
96 MXL	96	195.07	(D)359 MXL	359	729.49
97 MXL	97	197.1	(D)364 MXL	364	739.65
98 MXL	98	199.14	(D)365 MXL	365	741.68
99 MXL	99	201.17	(D)367 MXL	367	745.74
100 MXL	100	203.2	(D)372 MXL	372	755.9
101 MXL	101	205.23	(D)380 MXL	380	772.16
102 MXL	102	207.26	(D)386 MXL	386	784.35
103 MXL	103	209.3	(D)397 MXL	397	806.7
105 MXL	105	213.36	(D)400 MXL	400	812.8
106 MXL	106	215.39	(D)405 MXL	405	822.96
108 MXL	108	219.46	(D)411 MXL	411	835.15
109 MXL	109	221.49	(D)415 MXL	415	843.28
110 MXL	110	223.52	(D)419 MXL	419	851.41
112 MXL	112	227.58	(D)420 MXL	420	853.44
114 MXL	114	231.65	(D)424 MXL	424	861.57
115 MXL	115	233.68	(D)435 MXL	435	883.92
118 MXL	118	239.78	(D)436 MXL	436	885.95
119 MXL	119	241.81	(D)438 MXL	438	890.02
120 MXL	120	243.84	(D)448 MXL	448	910.34
121 MXL	121	245.87	(D)453 MXL	453	920.5
122 MXL	122	247.9	(D)464 MXL	464	942.85
123 MXL	123	249.94	475 MXL	475	965.2
125 MXL	125	254	478 MXL	478	971.3
126 MXL	126	256.03	487 MXL	487	989.58
127 MXL	127	258.06	498 MXL	498	1011.94
128 MXL	128	260.1	500 MXL	500	1016
129 MXL	129	262.13	503 MXL	503	1022.1
130 MXL	130	264.16	507 MXL	507	1030.22
131 MXL	131	266.19	515 MXL	515	1046.48
132 MXL	132	268.22	516 MXL	516	1048.51
134 MXL	134	272.29	520 MXL	520	1056.64
135 MXL	135	274.32	525 MXL	525	1066.8
138 MXL	138	280.42	535 MXL	535	1087.12
140 MXL	140	284.48	537 MXL	537	1091.18
142 MXL	142	288.54	550 MXL	550	1117.6
144 MXL	144	292.61	569 MXL	569	1156.21
(D)145 MXL	(D)145	294.64	591 MXL	591	1200.91
(D)146 MXL	(D)146	296.67	650 MXL	650	1320.8
(D)147 MXL	(D)147	298.7	705 MXL	705	1432.56
(D)148 MXL	(D)148	300.74	772 MXL	772	1568.7
(D)150 MXL	(D)150	304.8	1369 MXL	1369	2781.81
(D)152 MXL	(D)152	308.86
(D)154 MXL	(D)154	312.93
(D)155 MXL	(D)155	314.96
(D)156 MXL	(D)156	316.99
(D)158 MXL	(D)158	321.06
(D)160 MXL	(D)160	325.12
(D)162 MXL	(D)162	329.18
(D)165 MXL	(D)165	335.28
(D)170 MXL	(D)170	345.44
(D)171 MXL	(D)171	347.47
(D)175 MXL	(D)175	355.6
(D)180 MXL	(D)180	365.76
(D)184 MXL	(D)184	373.89
(D)185 MXL	(D)185	375.92
(D)186 MXL	(D)186	377.95
(D)187 MXL	(D)187	379.98
(D)188 MXL	(D)188	382.02
(D)190 MXL	(D)190	386.08
(D)192 MXL	(D)192	390.14
(D)194 MXL	(D)194	394.21
(D)195 MXL	(D)195	396.24
(D)198 MXL	(D)198	402.34
(D)200 MXL	(D)200	406.4
(D)203 MXL	(D)203	412.5
(D)205 MXL	(D)205	416.56
(D)210 MXL	(D)210	426.72
(D)212 MXL	(D)212	430.78
(D)219 MXL	(D)219	445.01
(D)220 MXL	(D)220	447.04
(D)221 MXL	(D)221	449.07

XL同步带尺寸

齿形	XL
齿距	5.08(mm)
型号（宽度）	025(6.4mm) 031(7.9mm) 037(9.5mm) 050(12.7mm)
机带型号	齿数	节线长(mm)	机带型号	齿数	节线长(mm)
60 XL	30	152.4	(D) 210 XL	105	533.4
64 XL	32	162.56	(D) 212 XL	106	538.48
68 XL	34	172.72	(D) 216 XL	108	548.64
70 XL	35	177.8	(D) 218 XL	109	553.72
74 XL	37	187. 96	(D) 220 XL	110	558.8O
76 XL	38	193. 04	(D) 228 XL	114	579.12
78 X	39	198.12	(D) 230 XL	115	584. 20
80 XL	40	203.2	(D) 234 XL	117	594.36
82 XL	41	208.28	(D) 236 XL	118	599. 44
84 XL	42	213.36	(D) 240 XL	120	609.6
86 XL	43	218.44	(O) 250 XL	125	635
88 XL	44	223.52	(D) 254 XL	127	645.16
90 XL	45	228.6	(D) 260 XL	130	660.4
92 XL	46	233.68	(D) 270 XL	135	685.8
94 XL	47	238.76	(D) 276 X	138	701.04
96 XL	48	243.84	(D) 280 XL	140	711.2
98 XL	49	248.92	(D) 282 XL	141	716.28
100 XL	50	254. 00	(D) 290 XL	145	736.6
102 XL	51	259.08	(D) 300 XL	150	762
104 x	52	264.16	(D) 310 XL	155	787.4
106 XL	53	269.24	(D) 314 XL	157	797.56
108 XL	54	274.32	(D) 320 XL	160	812.8
110 XL	55	279.4	(D) 330 XL	165	838.2
112 XL	56	284.48	332 XL	166	843.28
114 XL	57	289.56	(D) 340 XL	170	863.6
116 XL	58	294.64	(D) 348 XL	174	883.92
118 XL	59	299.72	(D) 352 XL	176	894.08
120 XL	60	304.8	(D) 360 XL	180	914.4
122 XL	61	309.88	364 XL	182	924.56
124 XL	62	314.96	370 XL	185	939. 80
126 XL	63	320.04	376 XL	188	955.04
128 XL	64	325.12	380 XL	190	965.2
130 XL	65	330.2	384 XL	192	975.36
134 XL	67	340.36	388 XL	194	985.52
136 XL	68	345.44	390 XL	195	990. 60
138 XL	69	350.52	396 XL	198	1005.84
140 XL	70	355.6	414 XL	207	1051.56
142 XL	71	360.68	424 XL	212	1076.96
144 XL	72	365.76	450 XL	225	1143
146 XL	73	370.84	460 XL	230	1168.4
148 XL	74	375.92	478 XL	239	1214.12
(D) 150 XL	75	381	480 XL	240	1219.2
(D) 152 XL	76	386.08	490 XL	245	1244.6
(D) 154 XL	77	391.16	522 XL	261	1325.88
(D) 156 XL	78	396.24	532 XL	266	1351.28
(D) 158 XL	79	401.32	540 XL	270	1371.6
(D) 160 XL	80	406. 40	552 XL	276	1402.08
(D) 162 XL	81	411. 48	564 XL	282	1432.56
(D) 164 XL	82	416. 56	592 XL	296	1503.68
(D) 166 XL	83	421. 64	600 XL	300	1524. O0
(D) 168 XL	84	426.72	616 XL	308	1564. 64
(D) 170 XL	85	431. 80	630 XL	315	1600.2
(D) 172 XL	86	436.88	670 XL	335	1701.8
(D) 174 XL	87	441.96	754 XL	377	1915.16
(D) 176 XL	88	447.04	828 XL	414	2103.12
(D) 178 XL	8	452.12	860 XL	430	2184.4
(D) 180 XL	90	457. 20
(D) 182 XL	91	462.28
(D) 184 XL	92	467. 36
(D) 186 XL	93	472.44
(D) 188 XL	94	477. 52
(D) 190 XL	95	482.6
(D) 192 X	96	487. 68
(D) 194 XL	97	492.76
(D) 196 XL	98	497.84
(D) 198 XL	99	502. 92
(D) 200 XL	100	508
(D) 202 XL	101	513.08
(D) 204 XL	102	518.16
(D) 206 XL	103	523.24

L、H系列同步带尺寸

齿形	L		H
齿距	9.525(mm)		12.7(mm)
型号（宽度）	050(12.7mm)075(19.1mm)100(25.4mm)150(38.1mm)		075(19.1mm)100(25.4mm)150(38.1mm)200(50.8mm)
机带型号	齿数	节线长（mm）	机带型号	齿数	节线长（mm）
109 L	29	276.23	225 H	45	571.5
124 L	33	314.33	230 H	46	584.2
135 L	36	342.9	(D) 240 H	48	609.6
150 L	40	381	(D) 245 H	49	622.3
165 L	44	419.1	(D) 255 H	51	647.7
173 L	46	438.15	(D) 270 H	54	685.8
180 L	48	457.2	(D) 280 H	56	711.2
187 L	50	476.25	(D) 300 H	60	762
(D) 210 L	56	533.4	(D) 310 H	62	787.4
(D) 217 L	58	552.45	(D) 315 H	63	800.1
(D) 225 L	60	571.5	(D) 320 H	64	812.8
(D) 232 L	62	590.55	(D) 330 H	66	838.2
(D) 240 L	64	609.6	(D) 340 H	68	863.6
(D) 255 L	68	647. 70	(D) 350 H	70	889
(D) 265 L	71	676.28	(D) 360 H	72	914.4
(D) 270 L	72	685.8	(D) 370 H	74	939.8
(D) 277 L	74	704.85	(D) 375 H	75	952.5
(D) 285 L	76	723.9	(D) 390 H	78	990.6
(D) 300 L	80	762	(D) 400 H	80	1016
(D) 315 L	84	800.1	(D) 410 H	82	1041.4
(D) 320 L	85	809.63	(D) 420 H	84	1066.8
(D) 322 L	86	819.15	(D) 430 H	86	1092.2
(D) 334 L	89	847.73	(D) 450 H	90	1143
(D) 337 L	90	857.25	(D) 465 H	93	1181.1
(D) 345 L	92	876.3	(D) 480 H	96	1219.2
(D) 360 L	96	914.4	(D) 490 H	98	1244.6
(D) 367 L	98	933.45	(D) 510 H	102	1295.4
(D) 375 L	100	952.5	(D) 530 H	106	1346.2
(D) 382 L	102	971.55	(D) 540 H	108	1371.6
(D) 390 L	104	990.6	(D) 560 H	112	1422.4
(D) 394 L	105	1000.13	(D) 570 H	114	1447.8
(D) 398 L	106	1009.65	(D) 580 H	116	1473.2
(D) 420 L	112	1066.8	(D) 600 H	120	1524
(D) 427 L	114	1085.85	(D) 605 H	121	1536.7
(D) 435 L	116	1104.9	(D) 625 H	125	1587.5
(D) 450 L	120	1143	(D) 630 H	126	1600.2
(D) 454 L	121	1152.53	(D) 640 H	128	1625.6
(D) 480 L	128	1219.2	(D) 650 H	130	1651
(D) 510 L	136	1295.4	(D) 660 H	132	1676.4
(D) 525 L	140	1333.5	(D) 680 H	136	1727.2
(D) 540 L	144	1371.6	(D) 700 H	140	1778
(D) 548 L	146	1390.65	(D) 730 H	146	1854.2
(D) 581 L	155	1476.38	(D) 750 H	150	1905
(D) 600 L	160	1524	(D) 770 H	154	1955.8
(D) 630 L	168	1600.2	(D) 800 H	160	2032
(D) 653 L	174	1657.35	(D) 810 H	162	2057.4
660 L	176	1676.4	(D) 840 H	168	2133.6
697 L	186	1771.65	(D) 850 H	170	2159
731 L	195	1857.37	(D) 860 H	172	2184.4
934 L	249	2371.72	(D) 880 H	176	2235.2
			(D) 900 H	180	2286
			(D) 950 H	190	2413
			(D) 1000H	200	2540
			(D) 1020H	204	2590.8
			(D) 1100H	220	2794
			(D) 1120H	224	2844.8
			(D) 1130H	226	2870.2
			(D) 1140H	228	2895.6
			(D) 1150H	230	2921
			(D) 1160H	232	2946.4
			(D) 1250H	250	3175
			(D) 1285H	257	3263.9
			(D) 1325H	265	3365.5
			(D) 1345H	269	3416.3
			(D) 1350H	270	3429
			(D) 1360H	272	3454.4
			(D) 1400H	280	3556
			(D) 1700H	340	4318
			(D) 1765H	353	4483.1

(D)标志是双面齿同步齿带G型的标准尺寸。
